Vertikálne obrábacie centrá

IBARMIA je renomovaný výrobca obrábacích centier so sídlom v Baskicku, na severe Španielska. Pôsobí na trhu od roku 1953. Od 80. rokov sa špecializuje na obrábacie centrá s pohyblivým stĺpcom.
Ponúka 3-, 4-, 5-osové obrábacie stroje s technologickým riešením šitým na mieru a multiprocesné obrábacie stroje. Dôraz kladie na presnejšiu výrobu a vyššiu produktivitu s rýchlejšou návratnosťou investície. Stroje IBARMIA umožňujú operácie ako odvalovanie ozubenia, brúsenie, alebo revolučnú techniku aditívnej výroby (Additive Manufacturing) a ponúknuť tak stroj s takmer neobmedzenou kapacitou.

„Našim cieľom je poskytnúť najlepšie riešenie pre našich zákazníkov.“

Odkaz na katalóg – Vertikálne obrábacie centrá IBARMIA

Internetová stránka výrobcu: www.ibarmia.com

3-, 4-, 5-OSOVÉ OBRÁBACIE STROJE IBARMIA S POHYBLIVÝM STOJANOM

  • Fixné alebo výkyvné vreteno
  • Fixný, otočný alebo sústružnícky stôl
  • Paletové obrábanie s použitím deliacej steny
  • Výmenník nástrojov pre 24, 40/60 alebo dodatočný veľkokapacitný zásobník
  • Riadiaci systém Siemens, Heidenhain, Fanuc

ZV EXTREME

ZV EXTREME404548505558
 X1 600 – 12 000 mm1 600 – 12 000 mm
 Y600800 1 000 600 800 1000
 Z600 800 800 1 000 1 000 1000
 Upínací kužeľ   SK-40 (Op. BT-40 / HSK A-63)   SK-50 (Op. BT-50 / HSK A-100)
Vreteno   do 28 kW / 24 000 ot./min   do 35 kW / 24 000 ot./min

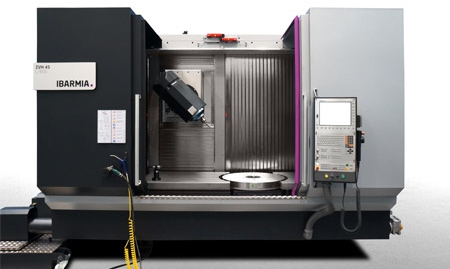

ZVH EXTREME

  ZVH EXTREME45485558
 X1 600 – 12 000 mm1 600 – 12 000 mm
Y800 1 000 800 1 000
 Z9001 100
B+/- 105°+/- 105°
 Upínací kužeľ   SK-40 (Op. BT-40 / HSK A-63)   SK-50 (Op. BT-50 / HSK A-100)
Vreteno   do 28 kW / 24 000 ot./min   do 35 kW / 12 000 ot./min

ZVH MULTIPROCESS

ZVH MULTIPROCESS45485558
 X1 600 – 12 000 mm1 600 – 12 000 mm
Y800 1 000 800 1 000
 Z9001 100
B+/- 105°+/- 105°
 Upínací kužeľ   HSK A-63   HSK A-100
Vreteno   do 28 kW / 12 000 ot./min   do 35 kW / 10 000 ot./min

5-OSOVÉ OBRÁBACIE STROJE IBARMIA S POHYBLIVÝM STOJANOM A POHYBLIVÝM STOLOM

  • Fixné alebo výkyvné vreteno
  • Fixný, otočný alebo sústružnícky stôl
  • Paletové obrábanie s použitím deliacej steny
  • Výmenník nástrojov pre 24, 40/60 alebo dodatočný veľkokapacitný zásobník
  • Riadiaci systém Siemens, Heidenhain, Fanuc

THC EXTREME

 THC EXTREME 12 16 22 30
X 1 200 mm 1 600 mm 2 200 mm 3 000 mm
Y 1 100 mm 1 300 mm 1 600 mm 2 000 mm
Z 1 000 mm 1 200 mm 1 500 mm 1 700 mm
Otočný stôl 800 x 800 mm 1 000 x 1 000 mm 1 250 x 1 250 mm 1 250 x 1 600 mm
Max. rozmer obrobku Ø 1 200 x 1 250 mm Ø 1 600 x 1 450 mm Ø 2 200 x 1 750 mm Ø 3 000 x 1 950 mm
Upínací kužel SK – 50 (Op. BT-50/ HSK A-100 / CAPTO C8)

THC MULTIPROCESS

THC MULTIPROCESS 12 16 22 30
X 1 200 mm 1 600 mm 2 200 mm 3 000 mm
Y 1 100 mm 1 300 mm 1 600 mm 2 000 mm
Z 1 000 mm 1 200 mm 1 500 mm 1 700 mm
Otočný stôl Ø 1 000 mm Ø 1 250 mm Ø 1 600 mm Ø 2 200 mm
Max. rozmer obrobku Ø 1 200 x 1 250 mm Ø 1 600 x 1 450 mm Ø 2 200 x 1 750 mm Ø 3 000 x 1 950 mm
Upínací kužel HSK A-100 ( Op. CAPTO C8)

OBRÁBACIE STROJE PRE VEĽKÉ ROTAČNÉ DIELY

Konštrukčná flexibilita strojov IBARMIA umožňuje obrábanie veľkých prírub a ložísk do priemeru osem metrov. IBARMIA ponúka integrované riešenia – stroje a upínacie prípravky – ako aj optimálne odvádzanie veľkého množstva triesok, ktoré vznikajú vrámci procesu obrábania.

MODEL S

  • Jedno vretenné centrá pre vertikálne a horizontálne vŕtanie ložísk a prírub

MODEL F

  • Obrábacie centrá s 2 oproti sebe umiestnenými vretenami v pohyblivých stojanoch a otočným stolom do priemeru 6000 mm

  • 2 vretená pracujúce súčasne na jednom obrobku

KONFIGURÁCIE

  • S dvoma vertikálnymi vretenami (FVV)

  • S jedným vertikálnym a jedným univerzálnym vretenom (FVK)

  • S dvoma univerzálnymi vretenami (FKK)

MODEL P

  • Portálové obrábacie centrum pre celý rozsah dielov do 8000 mm
  • Portálová architektúra fixného priečnika, na ktorom môže byť integrované 1 alebo 2 vretená
  • V prípade potreby horizontálneho obrábania, možnosť použiť automaticky nastaviteľné 90° uhlové hlavy

MODEL L

  • Vertikálne sústružnické centrá pre ložiská a príruby od 3500 mm do 8000 mm
  • Možnosť dodať vo verzii Multiproces
  • Liatinová konštrukcia
  • Hydrostatické otočné stoly
  • Vysoký výkon obrábania

Vysoko kvalitné 3- a 5-osové vertikálne obrábacie centrá od španielskej spoločnosti LAGUN člena skupiny MAHER HOLDING.

  • kompaktný ergonomický dizajn, výnimočná tuhosť konštrukcie, špičková technológia
  • uplatnenie v širokom spektre priemyselných odvetví vrátane automobilového, leteckého priemyslu alebo výroby foriem
  • riadiaci systém Fagor/ Heidenhain/ Fanuc
  • zásobník nástrojov pre 16 alebo 30 nástrojov
  • možnosť úpravy vybavenia stroja na vyžiadanie

3- OSOVÉ OBRÁBACIE STROJE S POHYBLIVÝM STOLOM

  • rozmery pracovného stola do 2 100 x 800 mm
  • štandardné otáčky vretena 8 000 ot/min
  • výkon vretena do 26 kW (S6)
  • upínací kužeľ Big-Plus 40

TYPL850L1000L1100L1400L1600L2000
Pracovný stôl1000×4601070×5101200×6001500×6201700×6202100×800
X85010301100143016202000
Y500530620670700820
Z630540620640640820
Otáčky8 000 ot./min
Výkon vretena9kW (S6)15,5kW (S6)15,5kW (S6)22kW (S6)22kW (S6)26kW (S6)
Upínací kužeľBig-Plus 40

5-OSOVÉ OBRÁBACIE STROJE LAGUN S POHYBLIVÝM ROTAČNÝM STOLOM

  • priemer stola od ø210 mm do ø500 mm
  • štandardné vreteno 12 000 ot/min, 17kW (S6)
  • upínací kužeľ Big-Plus 40



TYPL 5BX-210L 5AX-320L 5AX-410L 5AX-500
Pracovný stôlø210ø320ø410ø500
Rotačné osi A a B-30⁰/+120⁰-30⁰/+120⁰-30⁰/+120⁰-30⁰/+120⁰
Rotačná os C360⁰360⁰360⁰360⁰
X820450650800
Y450460700700
Z450495645645
Vreteno12 000 ot./min, 17kW (S6)
Upínací kužeľBig-Plus 40
